পণ্যের বিবরণ:
|
| Product name: | Projection Spot Welding Machine | Application: | Sheet Metal Welding |
|---|---|---|---|
| Welding type: | AC Welding | Machine type: | Resiatance Welding Machine |
| Feature: | High Production Efficiency | Advantage: | car damage repair |
| Max. Welding Capacity: | 6+6mm | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Free spare parts, Field installation, commissioning and training | সাক্ষ্যদান: | CE |
| বিশেষভাবে তুলে ধরা: | স্পট ওয়েল্ডিং অ্যালুমিনিয়াম অটো ডিট টুলার,বন্দর মালবাহী ট্রাক ডেনট্রোভার,২২০ ভোল্ট অ্যালুমিনিয়াম অটো ডেনট টুলার |
||

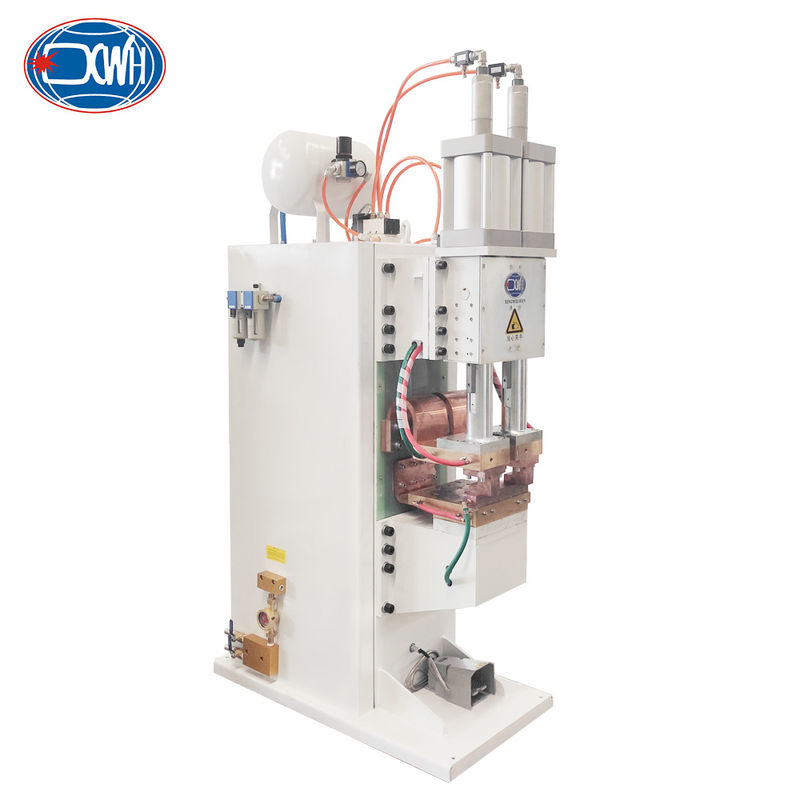

স্টেশনারি প্রেস টাইপ প্রতিরোধ স্পট ওয়েল্ডার প্রজেকশন স্পট ওয়েল্ডিং মেশিন
পণ্যের বর্ণনা
ধাতব পাতার প্রজেকশন ওয়েল্ডিং মেশিনটি এমন উপাদানগুলির সমন্বয়ে গঠিত যেমন একটি ফ্রেম, পরিবাহী শীট, ওয়েল্ডিং হেড চলমান প্রক্রিয়া, ইলেক্ট্রোড উপাদান, ওয়েল্ডিং ট্রান্সফরমার (পাওয়ার ফ্রিকোয়েন্সি),ওয়েল্ডিং মেশিনের নিয়ন্ত্রক, বায়ু সার্কিট সিস্টেম, শীতল জল সিস্টেম, ইত্যাদি
প্রযুক্তিগত পরামিতি
| আইটেম/মডেল | DN-40 | ডিএন-৬৩ | D ((T) N-80 | D ((T) N-100 | D ((T) N-125 | D ((T) N-160 | D ((T) N-200 | |
| নামমাত্র শক্তি 50% | কেভিএ | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| নামমাত্র প্রাথমিক শক্তি | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| সেকেন্ডারি ভোল্টেজ | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| নামমাত্র ফ্রিকোয়েন্সি | HZ | ৫০/৬০ | ৫০/৬০ | ৫০/৬০ | ৫০/৬০ | ৫০/৬০ | ৫০/৬০ | ৫০/৬০ |
| সর্বাধিক শর্ট সার্কিট বর্তমান | কেএ | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| সর্বাধিক ওয়েল্ডিং শক্তি | কেভিএ | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| গলা | এম এম | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| ম্যাক্স.ফ্রোস ইলেক্ট্রোডে | এন | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| কাজের স্ট্রোক | এম এম | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| শীতল জল খরচ 2.5 বার | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| ইলেক্ট্রোড | এম এম | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| অস্ত্র | এম এম | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| প্রজেকশন ক্ল্যাম্পিং প্লেট | এম এম | ১২৫*১২৫ | ১২৫*১২৫ | ২০০*২০০ | ২০০*২০০ | ২০০*২০০ | ২০০*২০০ | ২০০*২০০ |
| ম্যাক্স.উইন্ডিং ক্যাপাসিটি A3 স্টিল | এম এম | 2.৫+২।5 | ৩+৩ | ৪+৪ | 4.৫+৪।5 | ৫+৫ | ৫+৫ | ৬+৬ |
সুবিধা
1) ওয়েল্ড নুগেটের গঠন সর্বদা একটি প্লাস্টিকের রিং দ্বারা বেষ্টিত, বায়ু থেকে molten ধাতু বিচ্ছিন্ন, এবং ধাতুবিদ্যা প্রক্রিয়া সহজ।
2) গরম করার সময়টি সংক্ষিপ্ত, তাপ কেন্দ্রীভূত হয়, তাই তাপ প্রভাবিত অঞ্চলটি ছোট, এবং বিকৃতি এবং চাপও ছোট। সাধারণত,ঢালাইয়ের পরে ক্যালিব্রেশন এবং তাপ চিকিত্সা পদ্ধতির ব্যবস্থা করার প্রয়োজন নেই.
3) ঢালাইয়ের তার এবং রডের মতো ফিলার ধাতুগুলির প্রয়োজন নেই, পাশাপাশি ক্লোরিন, ইথিলিন গ্লাইকোল এবং হাইড্রোজেনের মতো ঢালাইয়ের খরচ কম, যার ফলে কম ঢালাইয়ের খরচ হয়।
4) সহজ অপারেশন, যান্ত্রিকীকরণ এবং অটোমেশন অর্জন করা সহজ, শ্রমিকদের জন্য কম দক্ষতার প্রয়োজনীয়তা এবং কম শ্রম তীব্রতা।
৫) উচ্চ উৎপাদনশীলতা, কম শব্দ এবং কোন ক্ষতিকারক গ্যাস নেই।
পণ্য কাঠামো
বায়ু সার্কিট সিস্টেমটি বল ভালভ, বায়ু ফিল্টার, চাপ হ্রাসকারী ভালভ, তেল কুয়াশা নির্মূলকারী, ইলেক্ট্রোম্যাগনেটিক বায়ু ভালভ, সিলিন্ডার ইত্যাদি নিয়ে গঠিত।
ওয়েল্ডিং মেশিনের শীতল জল সিস্টেমটি ট্রান্সফরমার, নিয়ামক, উপরের এবং নীচের ইলেকট্রোড এবং পরিবাহী প্লেটগুলিকে শীতল করার জন্য ব্যবহৃত হয়।
ওয়ার্কপিস উপাদানঃ গ্যালভানাইজড শীট ওয়ার্কপিস বেধঃ 4.0 + 1.5mm; ওয়ার্কপিসের সর্বাধিক আকার 2.2m * 1.2m * 50mm
কন্ট্রোল বক্স ফাংশনঃ
1. ওয়েল্ডিং সময় সেট করা যেতে পারেঃ IGBT সঠিকভাবে ওয়েল্ডিং সময় নিয়ন্ত্রণ করতে পারেন, ওয়েল্ডিং ধারাবাহিকতা জন্য প্রয়োজনীয় শর্ত প্রদান।
2. একাধিক নিষ্কাশন পলসঃ তিনটি ওয়েল্ডিং পলস দিয়ে সজ্জিতঃ প্রিহিটিং, ওয়েল্ডিং এবং টেম্পারিং। ওয়েল্ডিং পলসগুলি সর্বাধিক 99 টি চক্রের সাথে চক্রযুক্ত হতে পারে।
3. একাধিক ঢালাই প্রোগ্রামঃ ব্যবহারকারীদের কল করার জন্য 250 ঢালাই প্রোগ্রাম সংরক্ষণ করতে পারেন.
4. ধ্রুবক বর্তমান ফাংশনঃ IGBT নিয়ন্ত্রণ করে, ধ্রুবক বর্তমান ফাংশন অর্জন করা যেতে পারে,মূল সমস্যা সমাধান যে সাধারণ শক্তি সঞ্চয় ঝালাই ঝালাই বর্তমান নিয়ন্ত্রণ করতে পারবেন না.
চিত্র
প্রয়োগ

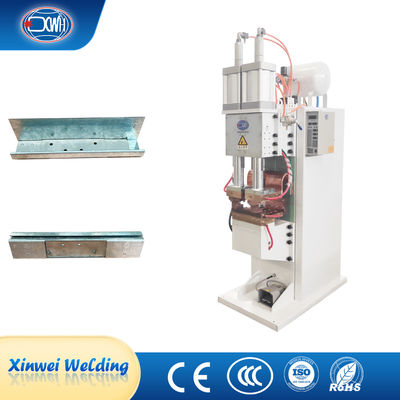

স্টেশনারি প্রেস টাইপ প্রতিরোধ স্পট ওয়েল্ডার প্রজেকশন স্পট ওয়েল্ডিং মেশিন
পণ্যের বর্ণনা
ধাতব পাতার প্রজেকশন ওয়েল্ডিং মেশিনটি এমন উপাদানগুলির সমন্বয়ে গঠিত যেমন একটি ফ্রেম, পরিবাহী শীট, ওয়েল্ডিং হেড চলমান প্রক্রিয়া, ইলেক্ট্রোড উপাদান, ওয়েল্ডিং ট্রান্সফরমার (পাওয়ার ফ্রিকোয়েন্সি),ওয়েল্ডিং মেশিনের নিয়ন্ত্রক, বায়ু সার্কিট সিস্টেম, শীতল জল সিস্টেম, ইত্যাদি
একক স্পট ওয়েল্ডিং মেশিনের তুলনায় প্রায় ২ গুণ (2 মাথা) দক্ষতার সাথে উচ্চ ওয়েল্ডিং দক্ষতার জন্য গ্রাহকদের চাহিদা পূরণ করুন। অন্য কথায়,একই কর্মী অভিযানের অধীনে, একটি একক স্পট ওয়েল্ডিং মেশিন 10 মিনিটের মধ্যে 2 টি ওয়ার্কপিস ওয়েল্ড করতে পারে, এবং একটি মাল্টি স্পট ওয়েল্ডিং মেশিন 10 মিনিটের মধ্যে 4 টি ওয়ার্কপিস ওয়েল্ড করতে পারে।একই ব্যবহারের খরচ প্রায় দ্বিগুণ উৎপাদন বৃদ্ধি, এবং ঢালাইয়ের গুণমান সহজেই নিশ্চিত করা হয়। এটি উত্পাদনের জন্য বেশ সুবিধাজনক।
প্রযুক্তিগত পরামিতি
| আইটেম/মডেল | DN-40 | ডিএন-৬৩ | D ((T) N-80 | D ((T) N-100 | D ((T) N-125 | D ((T) N-160 | D ((T) N-200 | |
| নামমাত্র শক্তি 50% | কেভিএ | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| নামমাত্র প্রাথমিক শক্তি | V | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| সেকেন্ডারি ভোল্টেজ | V | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| নামমাত্র ফ্রিকোয়েন্সি | HZ | ৫০/৬০ | ৫০/৬০ | ৫০/৬০ | ৫০/৬০ | ৫০/৬০ | ৫০/৬০ | ৫০/৬০ |
| সর্বাধিক শর্ট সার্কিট বর্তমান | কেএ | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| সর্বাধিক ওয়েল্ডিং শক্তি | কেভিএ | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| গলা | এম এম | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| ম্যাক্স.ফ্রোস ইলেক্ট্রোডে | এন | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| কাজের স্ট্রোক | এম এম | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| শীতল জল খরচ 2.5 বার | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| ইলেক্ট্রোড | এম এম | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| অস্ত্র | এম এম | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| প্রজেকশন ক্ল্যাম্পিং প্লেট | এম এম | ১২৫*১২৫ | ১২৫*১২৫ | ২০০*২০০ | ২০০*২০০ | ২০০*২০০ | ২০০*২০০ | ২০০*২০০ |
| ম্যাক্স.উইন্ডিং ক্যাপাসিটি A3 স্টিল | এম এম | 2.৫+২।5 | ৩+৩ | ৪+৪ | 4.৫+৪।5 | ৫+৫ | ৫+৫ | ৬+৬ |
সুবিধা
1) ওয়েল্ড নুগেটের গঠন সর্বদা একটি প্লাস্টিকের রিং দ্বারা বেষ্টিত, বায়ু থেকে molten ধাতু বিচ্ছিন্ন, এবং ধাতুবিদ্যা প্রক্রিয়া সহজ।
2) গরম করার সময়টি সংক্ষিপ্ত, তাপ কেন্দ্রীভূত হয়, তাই তাপ প্রভাবিত অঞ্চলটি ছোট, এবং বিকৃতি এবং চাপও ছোট। সাধারণত,ঢালাইয়ের পরে ক্যালিব্রেশন এবং তাপ চিকিত্সা পদ্ধতির ব্যবস্থা করার প্রয়োজন নেই.
3) ঢালাইয়ের তার এবং রডের মতো ফিলার ধাতুগুলির প্রয়োজন নেই, পাশাপাশি ক্লোরিন, ইথিলিন গ্লাইকোল এবং হাইড্রোজেনের মতো ঢালাইয়ের খরচ কম, যার ফলে কম ঢালাইয়ের খরচ হয়।
4) সহজ অপারেশন, যান্ত্রিকীকরণ এবং অটোমেশন অর্জন করা সহজ, শ্রমিকদের জন্য কম দক্ষতার প্রয়োজনীয়তা এবং কম শ্রম তীব্রতা।
৫) উচ্চ উৎপাদনশীলতা, কম শব্দ এবং কোন ক্ষতিকারক গ্যাস নেই।
পণ্য কাঠামো
ওয়ার্কপিস উপাদানঃ গ্যালভানাইজড শীট ওয়ার্কপিস বেধঃ 4.0 + 1.5mm; ওয়ার্কপিসের সর্বাধিক আকার 2.2m * 1.2m * 50mm
চিত্র
প্রয়োগ
